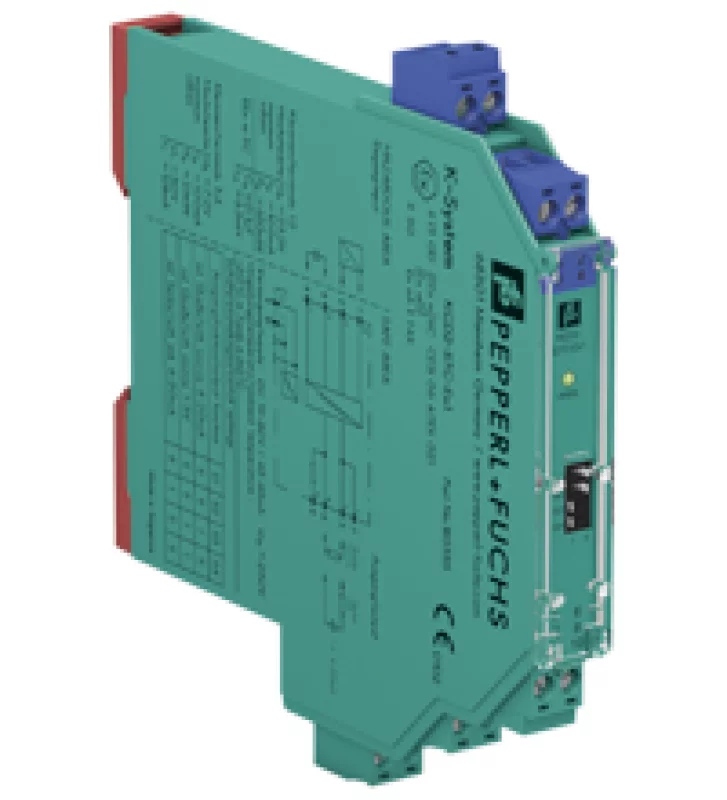

Источник питания KCD2-STC-EX1

Технические характеристики KCD2-STC-EX1 Питание По шине Power Rail или клеммы 9(+), 10(-) Номинальное напряжение 19…30 В DC Потребляемая мощность ≤1,1 Вт Вход (искробезопасный) Клеммы 1(+), 2(-), или 3(+), 4(-) Входной сигнал 0/4…20 мА Напряжение при 20 мА ≥ 15 В на клеммах 1(+) и 2(-) Падение напряжения = 5В на клеммах 3(+), 4(-) Выход (неискробезопасный) Клеммы 5(-), 6(+), Выходной сигнал 0/4…20 мА, 1…5 В, 4…20 мА пассивный (при внешнем питании 15,5…26 В)  Сопротивление нагрузки 0…300 Ом, в активном режиме выхода Передаточные характеристики Точность U0±0,1 % для активного режима; ±0,2 % для пассивного и вольтового режимов Температурные отклонения < 2 мкА/°С (активный режим), < 4 мкА/°С (пассивный режим), 1мВ/°С (вольтовый режим) Рабочая температура -20…+60ºС Частотный диапазон при нагрузке 250 Ом и токе 1 мА Из опасной зоны в безопасную 0…3 кГц (по уровню -3дБ) Частотный диапазон при нагрузке 250 Ом и напряжении 1В Из безопасной зоны в опасную0,3…3 кГц (по уровню -3дБ) Допустимые параметры подключаемой сети  U = 25.2 В I = 100 мА   Вид и уровень взрывозащиты IIA IIB IIC Внешняя емкость 2,8 мкФ 0,81 мкФ 0,1 мкФ Внешняя индуктивность 28 мГн 14 мГн 3,5 мГн
