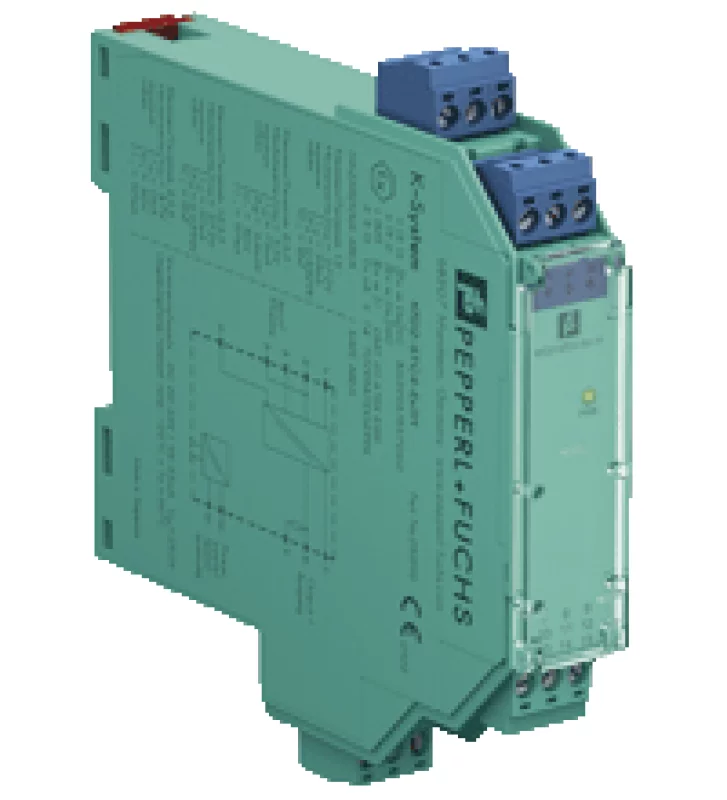

Источник питания KFD2-STC4-EX1.H

Техническое описание KFD2-STC4-Ex1.H Описание оборудования Вход 0/4 мА ... 20 мА  Выход 0/4 мА ... 20 мА Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности 1,5 Вт Потребляемая мощность 1,9 Вт вход Соединительная сторона полевая сторона соединение терминалы 1+, 2-, 3 или 5-, 6+ Входной сигнал 0/4 ... 20 мА Падение напряжения ≤ 2,4 В при 20 мА (клеммы 5, 6) Входное сопротивление ≤ 64 Ом клеммы 2-, 3; ≤ 500 Ом клеммы 1+, 3 (нагрузка 250 Ом) Доступное напряжение ≥ 17,6 В на клеммах 20 мА 1+, 3 Вывод Соединительная сторона контрольная сторона соединение клеммы 7-, 8+, 9 нагрузка 0 ... 800 Ом при 20 мА Выходной сигнал 0/4 ... 20 мА (перегрузка> 25 мА) пульсация Максимум. 50 мкА среднеквадратичного значения Характеристики переноса Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА  ≤ 10 мкА вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 7,5 кГц (-3 дБ)  в поле: полоса пропускания с сигналом 0,5 В pp 0,3 ... 7,5 кГц (-3 дБ) Расчетное время 200 мкс Время нарастания / спада 20 мкс Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 200 г Габаритные размеры 20 x 124 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
