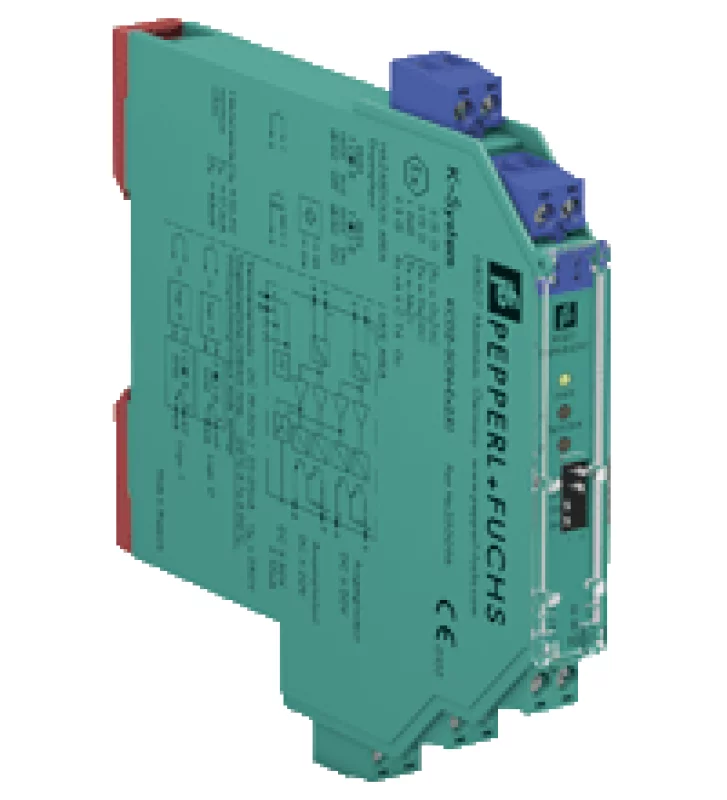

Усилитель переключателя KCD2-SON-Ex2.R1

Технический паспорт KCD2-SON-Ex2.R1 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 19 ... 30 V DC пульсация ≤ 10 % Номинальный ток 35 ... 25 мА Рассеяние мощности ≤ 750 мВт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2-; 3+, 4- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 100 мкс / мин. 100 мкс Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 5, 6; выход II: клеммы 7, 8 Номинальное напряжение 19 ... 30 В постоянного тока с внешним сопротивлением> 2 кОм, например 16-канальная плата ProSafe DI SDV144 от Yokogawa Время отклика ≤ 200 мкс Выход I, II сигнал или сообщение об ошибке, пассивный транзисторный выход (резистивный)  0-сигнал: 33 кОм ± 5% + падение напряжения 6,5 В ± 0,5 В  1-сигнал: падение напряжения 6,5 В ± 0,5 В  неисправность:> 100 кОм Коллективное сообщение об ошибке Силовая передача Характеристики переноса Частота переключения ≤ 5 kHz Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 гр. Габаритные размеры 12,5 х 114 х 119 мм, корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
