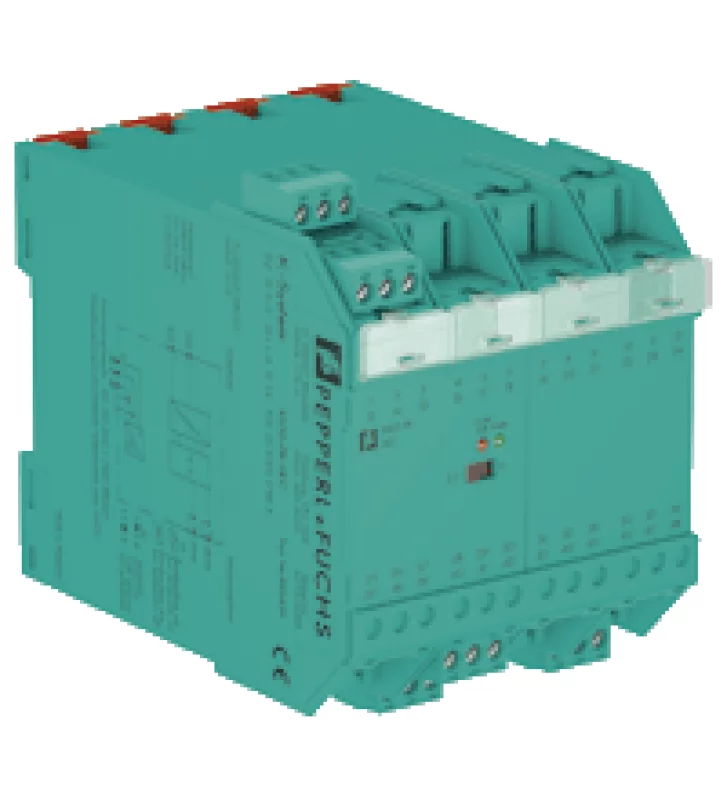

Мощностной приемопередатчик / источник питания KLD2-PR-1.IEC

Технические характеристики KLD2-PR-1.IEC Основные Характеристики Проектирование / монтаж Установка шкафа Поставка соединение Power Rail или клеммы 47+, 48- Номинальное напряжение 20 ... 35 V DC пульсация ≤ 10% Номинальный ток 380 мА ... 760 мА Интерфейс полевой шины Поле сторона соединение терминалы 3, 15+; 2, 14- Номинальное напряжение 24 ... 26 V DC Номинальный ток Максимум. 400 мА Замыкающий импеданс 100 Ом, встроенный Хост-сторона соединение Силовые рельсы или клеммы 28, 40+; 29, 41- Номинальное напряжение 9 ... 32 В пост. Тока (поставляемый переключатель S2 в позиции I)  0 В пост. Тока (не входит в комплект поставки S2 в позиции II) Замыкающий импеданс 100 Ом можно включать и выключать с помощью поворотного переключателя S1: 1 -> on; 0 -> выкл. Гальваническая изоляция Поле сторона / Хост сторона функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Принимающая сторона / питание функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Поле сторона / питание функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Все цепи / FE функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Все схемы / экран функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 2004/108 / EC EN 61326-1: 2006 Стандартное соответствие Гальваническая изоляция EN 50178 Электромагнитная совместимость NAMUR NE 21 Степень защиты IEC / EN 60529 Стандарт полевой шины IEC 61158-2, ISA S 50.02, часть 2 Климатические условия DIN IEC 721 Условия окружающей среды классификация 3K3 Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -20 ... 85 ° C (-4 ... 185 ° F) Относительная влажность <75% Степень загрязнения Максимум. 2, согласно IEC 60664 Механические характеристики Тип соединения терминалы Сечение сердечника до 2,5 мм 2 Корпус 80 мм x 115 мм x 107 мм Степень защиты IP20 Вес 600 гр. монтаж Монтаж на DIN-рейку
