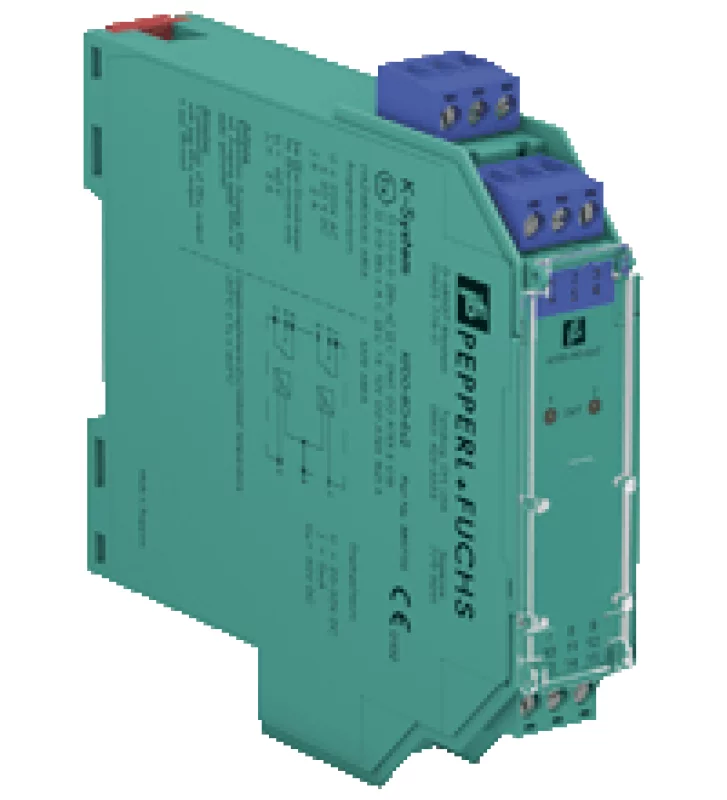

Релейный модуль KFD0-RO-EX2

Техническое описание KFD0-RO-Ex2 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка Номинальное напряжение питание от петли Рассеяние мощности 0,8 Вт вход Соединительная сторона контрольная сторона соединение клеммы 7, 8, 9 Входное напряжение 15 ... 30 V DC Входной ток ≤ 21 мА на канал Вывод Указание по безопасности Внимание! Комбинация выхода Ex i с выходом не Ex i не допускается.  Если напряжение нагрузки> 50 В, обесточить до снятия клемм. Соединительная сторона полевая сторона соединение клеммы 1, 2, 3; 4, 5, 6 Контактная информация 230 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Задержка включения / выключения ок. 10 мс / прибл. 5 мс Механическая жизнь 5 x 10 6 циклов переключения Характеристики переноса Частота переключения <10 Гц Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / Выход базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 65 ° C (-4 ... 149 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
