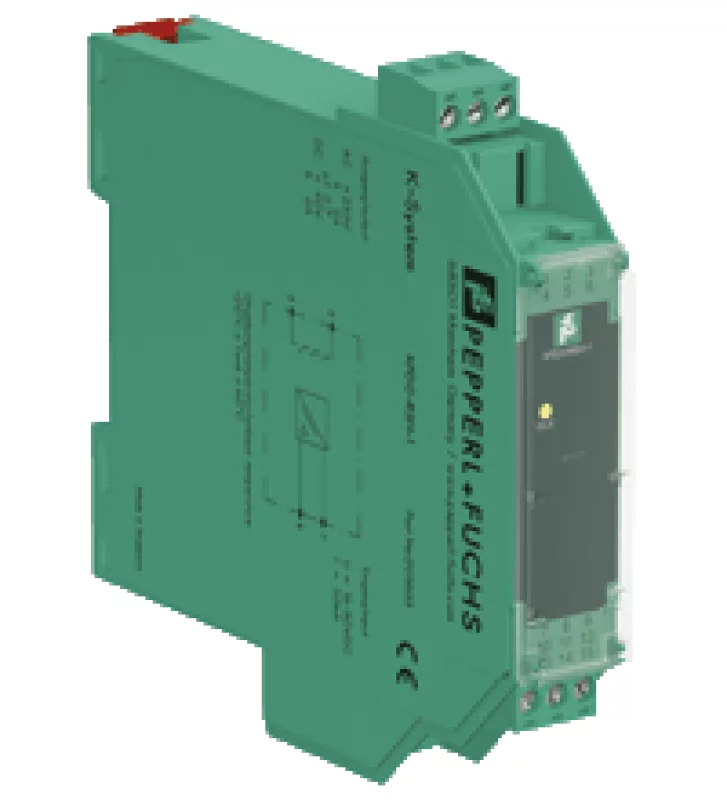

Релейный модуль KFD0-RSH-1-Y2

Технические данные KFD0-RSH-1-Y2 Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка Номинальное напряжение питание от петли Рассеяние мощности <1,5 Вт Потребляемая мощность <1,5 Вт вход Соединительная сторона контрольная сторона соединение клеммы 7, 8 Отношение Pulse / Pause минимум 35 мс / мин. 35 мс Импульсный импульс <10% Длительность тестового импульса Максимум. 2 мс Уровень сигнала 0-сигнал: 0 ... 5 В DC  1-сигнал: 20 ... 30 В Номинальный ток ок. 58 мА Вывод Соединительная сторона полевая сторона соединение клеммы 2, 3 Контактная информация 230 В AC / 2 A / cos φ 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения 5 ... 15 мс / 5 ... 10 мс Механическая жизнь 5 x 10 6 циклов переключения Электрическая жизнь 2 x 10 5 циклов переключения при максимальной нагрузке Рейтинг предохранителей 2.5  Рекомендуемое максимальное использование предохранителя: 80% Характеристики переноса Частота переключения <10 Гц Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
